一、仪器简介
☆全正像：不必因上下颠倒，左右区分而烦恼
☆高精度：（3+L/75）可达国外同等仪器精度
☆大行程：250*150*100（调焦）
☆大载荷：50KG荷重精度指标不变
☆投影筒：升降调焦
☆自动寻边器：自动瞄准采样
二、仪器特点

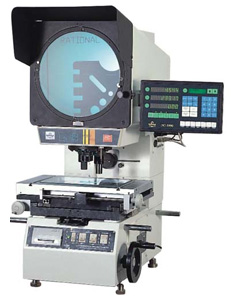

CPJ-3000CZ数字式正像投影仪，光学系统品质优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%;仪器配有专用微型打印机和脚踏开关,数据输出和采样十分方便.仪器配有物镜旋转盘，可同时配备三个物镜，在不同放大倍率工作时，只须旋转转盘即可，不需要再单独更换物镜，操作更加方便、简单；仪器调焦由投影仪筒升降实现,行程大、稳定性好；工作台不升降，稳定性好，测量范围大，精度高。

三、仪器规格参数

仪器型号		CPJ-1510CZ	CPJ-2010CZ	CPJ-3025CZ
工作台	金属台面尺寸(mm)	354×228	404×288	450×280
	玻璃台面尺寸(mm)	210×160	260×160	306×196
	X座标行程(mm)	150	200	250
	Y座标行程(mm)	100	100	150
	Z座标行程 (调焦用)(mm)	100	100	100
	仪器重量（kg）	175	175	180
	仪器测量精度	3+L/75	3+L/75	3+L/75
	X，Y座标数显解析度：0.0005mm
投影屏	投影屏尺寸(mm)：312，使用范围 > 300 （刻有米字线）。
	投影旋转范围：0~360o
	旋转角度数显解析度：1'或0.01o
物镜	放大倍数： 10X(必备) 20X(选) 50X(选) 100X(选)
	物方线视场(mm) 30 15 6 3
	物方工作距(mm) 77.7 44.3 38.4 25.3
数据处理系统	Dc-3000 多功能数据处理系统，全中文显示可做多点采样，座标旋转，点、线、距离，角度检测
仪器照明	透射与反射照明光源均为24V，150W卤素灯
仪器电源	220V(AC)，50/60Hz，总功率400W
冷却方式	强制风冷(3轴流风扇)
外形尺寸	长×宽×高（mm）	780×810×1120mm
选购件	微型印表机、光学寻边器、M2D软体等；详情请查阅投影仪附件明细。
